Cảm biến quang là gì?

1. Cảm biến quang là gì?

Cảm biến quang

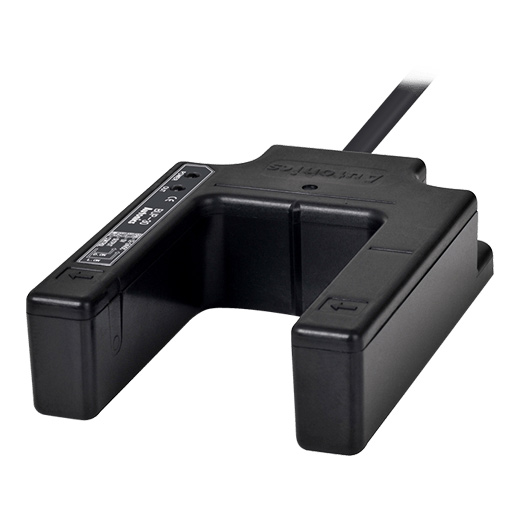

Hình 1. Cảm biến quang

Cảm biến quang (Tiếng Anh gọi là Photoelectric Sensor) có thể phát hiện vật thể từ xa, đo lường khoảng cách hoặc tốc độ di chuyển của đối tượng,... Khi có ánh sáng thích hợp chiếu vào bề mặt của cảm biến quang, chúng sẽ thay đổi tính chất.

2. Ưu nhược điểm và ứng dụng của cảm biến quang

2.1 Ưu điểm của cảm biến quang

- Phát hiện vật thể từ khoảng cách xa mà không cần tiếp xúc với vật thể đó, lên tới 100m

- Ít bị hao mòn, có tuổi thọ và độ chính xác, tính ổn định cao

- Có thể phát hiện nhiều vật thể khác nhau

- Thời gian đáp ứng nhanh, có thể điều chỉnh độ nhạy theo ứng dụng.

2.2 Nhược điểm của cảm biến quang

- Cảm biến sẽ hoạt động không tốt nếu như bề mặt của nó bị bẩn

- Khoảng cách nhận biết vật phụ thuộc nhiều về yếu tố màu sắc và hệ số phản xạ của vật đó.

2.3 Ứng dụng của cảm biến quang

- Kiểm tra sản phẩm đi qua trong quá trình rửa.
- Kiểm tra đường đi của xe ô tô trên băng tải
- Xác minh mức độ đầy của cà phê trong lon
- Đếm chai di chuyển trên băng tải tốc độ cao
- Phát hiện các nhãn bị thiếu trên chai
- Đảm bảo kiểm soát an toàn khi mở và đóng cửa nhà xe
- Bật vòi nước rửa bằng sóng của bàn tay.
- Phát hiện người và vật đi qua cửa
- Phát hiện xe trong bãi giữ xe


Cảm biến quang trên băng chuyền lon đồ uống

Hình 2: Ứng dụng cảm biến quang trên băng chuyền lon đồ uống



Cảm biến quang phát hiện vỏ chai

Hình 3: Ứng dụng cảm biến quang phát hiện vỏ chai

3. Cấu tạo và phân loại cảm biến quang

3.1 Cấu tạo của cảm biến quang


Cấu tạo cảm biến quang


Hình 4. Cấu tạo của cảm biến quang

3.2 Phân loại cảm biến quang

Hiện nay thông thường cảm biến quang được chia làm 3 loại:

- Cảm biến quang thu phát chungThrough – beam sensor


Cảm biến quang thu phát

Hình 5. Cảm biến quang thu phát



- Cảm biến quang phản xạ gươngRetro – reflection sensor


Cảm biến quang phản xạ gương


Hình 6. Cảm biến quang phản xạ gương



- Cảm biến quang phản xạ khuếch tánDiffuse reflection sensor


Cảm biến quang phản xạ khuếch tán

Hình 7. Cảm biến quang phản xạ khuếch tán

4. Thông số của cảm biến quang

- Loại: Thu - phát, phản xạ gương, phản xạ khuếch tán

- Nguồn cấp: 12-24VDC, 24-240VAC ±10% 50/60Hz, 24-240VDC ±10%(Ripple P-P:Max. 10%)

- Khoảng cách phát hiện: 15m (Loại thu - phát); 0.1~3m, 0.1~5m (phản xạ gương); 700mm (phản xạ khuếch tán)

- Độ trễ: Lớn nhất 20% khoảng cách cài đặt định mức (phản xạ khuếch tán)

- Vật phát hiện chuẩn: Vật mờ đục: Ø15 mm (Thu-phát), Vật mờ đục: Ø60 mm (Phản xạ gương), Vật mờ đục, trong mờ (Phản xạ khuếch tán)

- Nguồn sáng: LED hồng ngoại (940nm), LED hồng ngoại ( 850nm), LED đỏ (660 nm)

- Chế độ hoạt động: Có thể lựa chọn Light ON hay Dark ON bởi công tắc

- Ngõ ra: Ngõ ra tiếp điểm relay 30VDC 3A, 250VAC 3A tải thuần trở, cấu tạo tiếp điểm: 1c

- Chỉ thị hoạt động: Đèn led xanh lá (chỉ thị nguồn, sự ổn định), led vàng (chỉ thị hoạt động)

- Thời gian đáp ứng: Max.1ms, 20ms

- Điều chỉnh độ nhạy: Biến trở điều chỉnh

5. Các hãng sản xuất cảm biến quang

- Cảm biến quang Autonics – Hàn Quốc

- Cảm biến quang Omron – Nhật Bản

- Cảm biến quang Sick – Đức

- Cảm biến quang IFM – Đức

- Cảm biến quang Keyenc – Nhật Bản

- Cảm biến quang Yamatake – Nhật Bản

- Cảm biến quang Sunx – Nhật Bản

- Cảm biến quang Panasonics - Nhật Bản
- Cảm biến quang Schneider - Pháp

Nếu bạn muốn tìm hiểu về Tự động hóa trong nhà máy nói chung và Cảm biến quang nói riêng, hãy liên hệ với chúng tôi. Với phương châm làm việc chuyên nghiệp, tận tâm Bảo An Automation luôn cam kết mang tới cho khách hàng sản phẩm chất lượng tốt nhất với giá thành hợp lý và đảm bảo giao hàng đúng tiến độ.
