Đồng hồ nhiệt độ là gì

1. Đồng hồ nhiệt độ là gì?

Đồng hồ nhiệt độ là gì

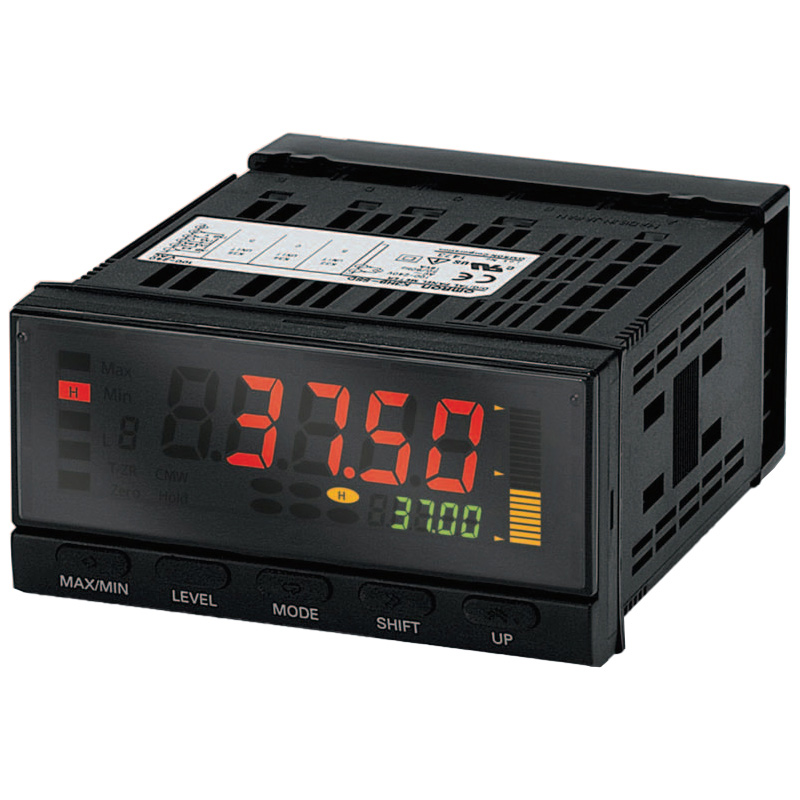

Hình 1: Đồng hồ nhiệt độ là gì

Đồng hồ nhiệt độ là thiết bị giám sát, hiển thị, cảnh báo nhiệt độ môi trường hoặc tại một vùng cần đo cụ thể. Có hai  loại hiển thị nhiệt độ là dạng kim (cơ) và dạng số (điện tử)

2. Ưu - nhược điểm đồng hồ nhiệt độ

2.1 Ưu điểm đồng hồ nhiệt độ

- Loại hiển thị kim: trực quan, lắp đặt đơn giản, dễ sử dụng, giá rẻ

- Loại hiển thị số: có thể theo dõi được ngay cả khi ở vùng ít ánh sáng, độ chính xác cao, hoạt động bên bỉ

2.2 Nhược điểm đồng hồ nhiệt độ

- Loại hiển thị kim: độ chính xác không cao

- Loại hiển thị số: chịu nhiệt kém, thông thường là dưới 50 độ C

3. Cấu tạo, nguyên lí hoạt động và phân loại đồng hồ nhiệt độ

3.1 Cấu tạo đồng hồ nhiệt độ

Cấu tạo đồng hồ nhiệt độ

Hình 2: Cấu tạo đồng hồ nhiệt độ

Về cơ bản 1 đồng hồ nhiệt độ chia làm 2 phần, là phần cảm biến nhiệt độ và phần hiển thị nhiệt độ. Với loại hiển thị kim sẽ có 1 cơ cấu gọi là bộ truyền động, với loại hiển thị số sẽ có 1 bộ phận gọi là bộ xử lý tín hiệu.

3.2 Nguyên lí hoạt động đồng hồ nhiệt độ

Với loại hiển thị kim thông thường phần cảm biến nhiệt là 1 miếng lưỡng kim (2 miếng kim loại nhạy cảm với nhiệt độ ghép với nhau). Khi miếng lưỡng kim tiếp xúc với nhiệt độ sẽ gây ra giãn nở không đồng nhất giữa 2 miếng kim loại dẫn tới làm cong miếng lưỡng kim này. Tùy theo nhiệt độ cao thấp mà miếng lưỡng kim này sẽ cong nhiều hoặc ít, khi độ thông qua cơ cấu truyền động làm quay kim đồng hồ, qua tính toán của nhà sản xuất sẽ cho biết nhiệt độ tương đối chính xác

Với loại hiển thị số thì tín hiệu nhiệt đưa về lại là dạng điện áp (cặp nhiệt, hay còn gọi là thermocouple), điện áp đưa về thay đổi dựa theo nhiệt độ thay đổi. Hoặc theo sự thay đổi của điện trở (can PT, hay còn gọi là RTD), điện trở thay đổi theo nhiệt độ. Tín hiệu đưa về thông qua bộ xử lý tín hiệu sau đó hiển thị chính xác nhiệt độ vùng cần đo

3.3 Phân loại đồng hồ nhiệt độ

Loại hiển thị kim và loại hiển thị số.

4. Thông số kỹ thuật đồng hồ nhiệt độ

Dải đo

Kiểu lắp, kích thước lắp (đường kính, chiều dài, kiểu ren)

Đường kính mặt đồng hồ (đối với loại hiển thị kim)

Chất liệu (đối với loại hiển thị kim)

5. Lưu ý khi chọn đồng hồ nhiệt độ

Nếu cần chính xác cao, hoạt động ổn định nên chọn loại hiển thị số

Loại hiển thị kim thì cần hỏi vị trí lắp có hay bị rung lắc không để chọn loại có dầu chống rung

Ứng dụng: thường được dùng trong các ngành thép, nước giải khát, dệt may, thực phẩm, hóa chất...

6. Các hãng sản xuất đồng hồ nhiệt độ

Autonics

Omron

Wise

Wika

Hanyoung

RKC

Honeywell

Delta

Hawk

Chino...
